Что такое успокоитель цепи для велосипеда

Опубликовано: 08.08.2019
Изменено: 08.08.2019
Автор: Сергей
Просмотров: 101

Успокоитель цепи для велосипедаВсякий владелец велосипеда сталкивается с тем, что при не аккуратном прыжке или во время стремительного спуска цепь слетает со звезд. Когда такое случается, нужно останавливаться и одевать ее заново. Но если такое произошло на спуске, где невозможно притормозить и исправить положение, тогда аварийных ситуаций не избежать. Такие случаи чреваты травмами для владельца и поломкой велобайка. Это поправимо, но для этого нужно установить специальное устройство на велосипед. Что такое успокоитель цепи для велосипеда и насколько он полезен, станет ясно после прочтения этой статьи.

С какой целью ставят успокоитель цепи

Успок с башгардомВелосипедная цепь одна из главных деталей трансмиссии, поэтому так важно сохранить ее стабильное рабочее движение. С целью предупреждения соскакивания велоцепи при быстрой езде или прыжках, устанавливают успокоитель цепи (chain guide). В велосообществе также именуется такими народными прозвищами как “успок”, “чейнгайд”. К понятию «успокоитель цепи» относят аксессуары не только нормализующие ход велоцепи, но и элементы защищающие звезды от механических повреждений.

Успок – это не один элемент, а совокупность различных аксессуаров, которые размещают на раме двухколесника. При совместном использовании возможно защитить ведущие звезды и предотвратить соскакивание велоцепи.

Элементы успокоителей

Производитель велосипедных аксессуаров изготавливает различные по конструкции модели “успоков”. Отличия заключаются в типе крепления и функциональности.

Успокоитель цепи роликового типа

Успок роликового типаРоликовый вариант представляет собой конструкцию из одного или двух роликов, закрепленных на специальной планке, которая крепится на кареточном узле. Нижний ролик обеспечивает устранение перекоса и колебание велоцепи. Верхний ролик устраняет перекос цепи, который может возникнуть при переключении скоростей на кассете (заднее колесо), а также обеспечивает дополнительное натяжение для велоцепи.

То есть, основная функция роликового механизма в том, чтобы поддерживать цепь. При использовании такой конструкции, даже во время агрессивного заезда, соскочить велоцепи будет крайне сложно. Но недостаток заключается в том, что такую систему лучше использовать в комплекте с рокрингом или башгардом, так как передние звезды остаются не защищенными от ударов.

Роликовая система имеет несколько вариантов конструкции:

  • с одним или двумя роликами небольшого размера;
  • большие ролики, размещающиеся на двух передних звездах.

Рокринг

РокрингРокринг (rockring) – как элемент “успока”. Выглядит как окружность по размеру чуть больше, чем большая звезда велосипеда. Закрепить его можно на большую звезду или на ее место. Данная конструкция позволяет совместное использование успокоителя и переключателя велобайка для передних звезд.

Rockring предохраняет от ударов мелких камней, корней и другого мусора попадающего в звезды и в цепь. Также такой способ предотвратит “зажевывание” штанины велосипедиста при педалировании.

В основном рокринг производят из металла или пластика, способного выдержать нагрузку при ударах. Встречаются упрощенные конструкции, называемые «банан». Таким образом, производитель уменьшил вес успокоителя и одновременно с этим сделал более защищенными те места, которые чаще всего подвержены ударам. Прикрепление такого вида практически не отличается от обычного рокринга.

Башгард

БашгардБашгард (bashguard) – как элемент “успока”, выполняющий функцию щитка от ударов звезды о камни, высокие выступы и другие препятствия в экстремальных велодисциплинах. Выполнен зачастую в виде небольшой, металлической пластины изогнутой формы, с насадкой из пластика или без нее, которая крепится снизу ведущей звезды велосипеда. В данном случае на велобайке установлена одна передняя звезда. Башгард обеспечивает защиту только для нижней части звезды от отскоков мелкого мусора или более сильных ударов.

Типы крепежа

В настоящий момент, чтобы прикрепить успокоитель, используют четыре типа креплений:

ISCG стандарт крепления успокаISCG (International Standard Chain Guide) — немного устаревший способ. Крепеж при помощи болтов к раме велосипеда осуществляется по окружности в трех местах, через 47,77 мм. Окружность конструкции, прикрепляемой к раме, имеет значение диаметра 59.24 мм.

ISCG 05 стандарт крепления успокаISCG 05 — такой вариант крепления появился относительно недавно, всего два года назад, но уже активно используется у производителей велосипедов и их аксессуаров. Окружность имеет значение диаметра 73 мм. Места крепления находятся на расстоянии в 55,92 мм друг от друга.

Кареточное крепление успокаВВ — крепление осуществляется на каретку, в результате чего успокоитель прижимается к раме велосипеда. Данный тип используется в конструкции типа «банан».

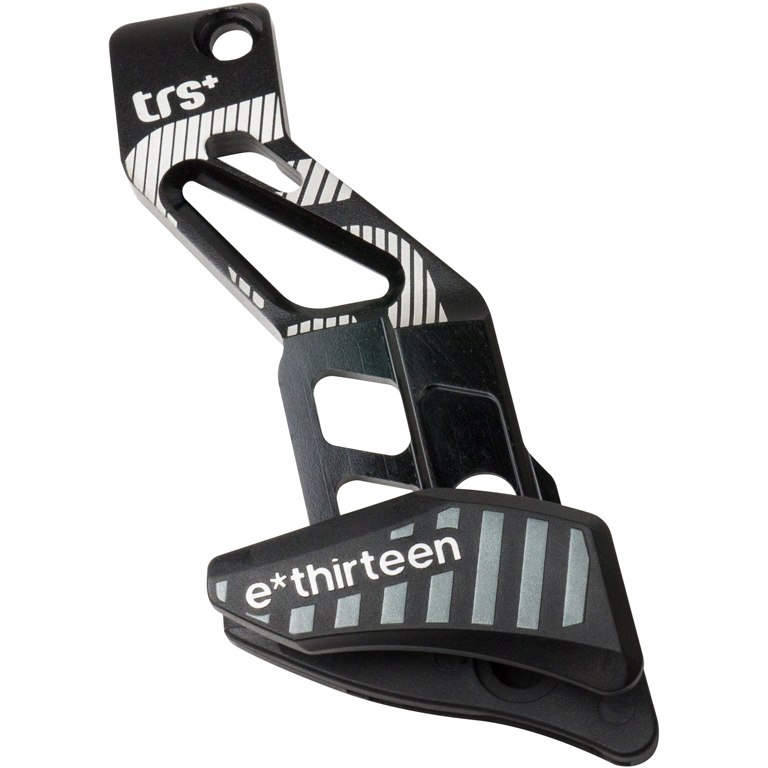

Direct Mount стандарт крепления успокаDirect Mount, D-Type, ES-Type, E-Type и другие – система крепления на место переднего переключателя передач (вместо него). Учитывая вагон и маленькую тележку стандартов крепления передних переключателей, то и крепежей “успока” по этой системе столько же много. Устаревший вариант.

Вообще стандартов крепления несколько больше, но перечислять все типы не имеет особого смысла.

Как установить роликовый успокоитель и рокринг

Элементы успока с башгардомВо время установки успокоителя на велосипед понадобятся следующие инструменты: съемник шатунов, съемник кареток, набор шестигранников или набор ключей “торкс”, крестовая отвертка, разводной или гаечный ключ:

  1. Сперва нужно убедиться, что рама велосипеда поддерживает установку “успока”. Для этого на раме, с правой стороны, на кареточном узле должны быть специальные крепежные ушки с отверстиями для болтов. Если такие есть, значит рама поддерживает установку;
  2. Убедившись что установка возможна, необходимо снять кривошип (шатун) с рамы велосипеда вместе со звездами со стороны крепежа, а также демонтировать каретку, либо чашку каретки, если такая возможность есть. Для этого этапа понадобится съемник шатунов, для которого нужен гаечный ключ и съемник каретки, в зависимости от типа которой, может понадобиться вороток;
  3. После этой процедуры установить конструкцию согласно крепежных отверстий. Стоит помнить, что после установки кареточного успокоителя меняется чейнлайн, поэтому при установке каретки в посадочное место, необходимо скорректировать данный показатель с помощью проставочных колец. Для этого этапа понадобятся шестигранники или крестовая отвертка, в зависимости от типа болтов на каретке велосипеда;
  4. После установки каретки и ее регулировки, следует установить на место кривошип со звездами. На данном этапе происходит установка рокринга, который устанавливается вместо или поверх крайней ведущей звезды велосипеда. Для того чтобы одеть рокринг нужно открутить шестигранниками бонки (болты, крепящие передние звезды между собой), после чего вернуть их на место;
  5. Далее надеть цепь на велобайк и провести корректировку роликов “успока”, для того чтобы его работа была корректной;
  6. В зависимости от типа конструкции “чейнгайда” установка цепи происходит в собранном состоянии или расстегнутом, где в последнем необходимо будет протягивать цепь через ролик. На данном этапа понадобятся отвертки для регулировки роликов и других деталей успокоителя;
  7. После завершения всех установок и окончательных проверок необходимо проверить натяжене велоцепи. Для этого нужно переключать с одной скорости на другую, тем самым выяснить необходимо ли удлинить или укоротить длину цепи, чтобы “успок” достойно выполнял свою функцию.

Итоги

Успокоитель цепи подразумевает комплексное использование аксессуаров для велосипеда, таких как ролики и рокринг или башгард. Которые в свою очередь реализовывают функцию не только исключительно “успока” для велосипеда, но и предотвращают от аварий по причине попадания в передние звезды различного мелкого мусора или случайного наскока на преграду во время покатушки.
