Задний амортизатор велосипедаВыбор и дальнейшая настройка велоподвески всегда вводит в затруднительное положение владельцев велосипедов. А для двухподвеса это не только вилка, а и задний амортизатор велосипеда, который внешне мал, но имеет непростую конструкцию. Начинающему велосипедисту нужно разбираться в принципе работы этого устройства, так как это позволит правильно его настроить и определить причину неисправности для дальнейшего ремонта.

Назначение

Двухподвес в работеВелосипед имеющий два амортизирующих элемента принято называть двухподвесом. Задача этих элементов велосипеда состоит в гашении всех ямок, кочек и других неровностей на дороге, а также способность различать высокие и низкие колебания поверхности трассы. Но именно задний велоамортизатор создаёт безопасные и комфортные условия для длительных покатушек райдера.

Различают разные модели задних амортизаторов велосипеда, но фундаментально принцип работы и основные настройки у большинства одинаковые. В зависимости от модели существуют линейные и прогрессивные амортизирующие системы. Понятие этих слов поможет определить необходимый вид велоамортизатора (пружинный или воздушный).

  1. Линейный подразумевает постоянное прикладываемое усилие на сжатие. К ним относят пружины, выполненные из стального и титанового сплава. Пружина характеризуется по следующим параметрам: ход, жёсткость, длина, диаметр внутренний и наружный. При необходимости жёсткость пружин можно узнать в специальной таблице на сайте производителя или с помощью специального калькулятора жёсткости пружин;
  2. Для прогрессивного типа свойственно нарастание необходимого прикладываемого усилия по мере его сжатия. Это объясняется увеличением давления, при уменьшении объёма воздушной камеры.

Принцип работы

Пружинно-эластомерный амортизаторС действием пружинного заднего амортизатора для велосипеда всё довольно просто. Существует два кольца, одно является упором для пружины, второе накручивается на резьбу, тем самым регулируя её преднагрузку (пружина заранее сжата/разжата). Внутри пружины находится шток и направляющая, которые придают дополнительную жёсткость амортизатору велосипеда, не давая пружине сгибаться при сжатии. На направляющей расположен резиновый демпфер (маленькая, упругая прокладка), не позволяющая велоамортизатору сжиматься более, чем нужно.
Данная система наименее эффективная и наиболее дешевая из представленных на рынке.

В воздушном имеется две герметичные камеры с негативным и позитивным давлением. В спокойном состоянии баланс камер примерно одинаковый. Как только происходит участие заднего амортизатора в гашении ударов, он сжимается и шток движется внутрь. В результате чего создаётся повышенное давление в позитивной камере, а в негативной происходит понижение давления. Ослабление в поршне происходит за счёт дроссельных отверстий. Движение штока регулируется настройками (открыт, приоткрыт, закрыт и т.д.).

Как работает FВоздушно-масляный амортизаторПружинно-, воздушно- масляный – это среднее между первым и вторым вариантами по принципу работы. Система более сложная, так как имеет на борту еще и масляную камеру со своим штоком и поршнем. Имеет идентичный воздушному набор настроек, то есть регулировку при нагрузке пружин (воздушных или стальных), скорости сжатия и отскока. Но бывают вариации с большим количеством регулировок. Отличием является внешняя компенсационная камера, она служит для лучшего охлаждения амортизатора (так как он нагревается при активной работе), а также уменьшения габаритов основного корпуса и параметров прогрессии.

Основные характеристики при выборе

Воздушно-масляный амортизатор

При выборе необходимо точно знать тип устройства и требуемую длину. Чаще всего установка заднего амортизатора встречается на горных велосипедах, так как эта разновидность велосипедов используется для скоростных или экстремальных заездов по неровным трассам.

Если выбирать между представленными выше типами механизма, то чаще всего в современных реалиях предпочтение отдают воздушно-масляным, устанавливая их на большинство велосипедов средне-высоко сегмента. Связано это с тем, что он наиболее сбалансирован по своим рабочим характеристикам. Хотя у него есть свои достоинства и недостатки.

Минусы:

  • для создания давления в камере необходим специальный насос высокого давления;
  • при обслуживании воздушного механизма сложнее найти мастера или стоимость услуг намного выше, чем в случае с пружинным;
  • чувствительность к понижению температуры.

Плюсы:

  • небольшой вес и габариты;
  • функция ProPedal (или аналогичная ей), которая уменьшает потери энергии при педалировании (не везде имеется);
  • самый главный, это высокая эффективность скорости сжатия и отскока. Что и делает его не просто смягчителем ударов (рессорой), а полноценным гасителем колебаний.

Для безошибочного выбора на корпусе амортизатора пишут его параметры, измеряющиеся в миллиметрах или дюймах. Выглядит это так 216×63 (мм.), где первая цифра обозначает длину по осям, вторая цифра – ход штока.

Каждая рама велосипеда разрабатывается под определённые габариты велоамортизатора. При продаже укомплектованного велосипеда производитель сразу устанавливает подвеску необходимой длины. Однако, в некоторых случаях доступна установка более крупных моделей.

Как настроить

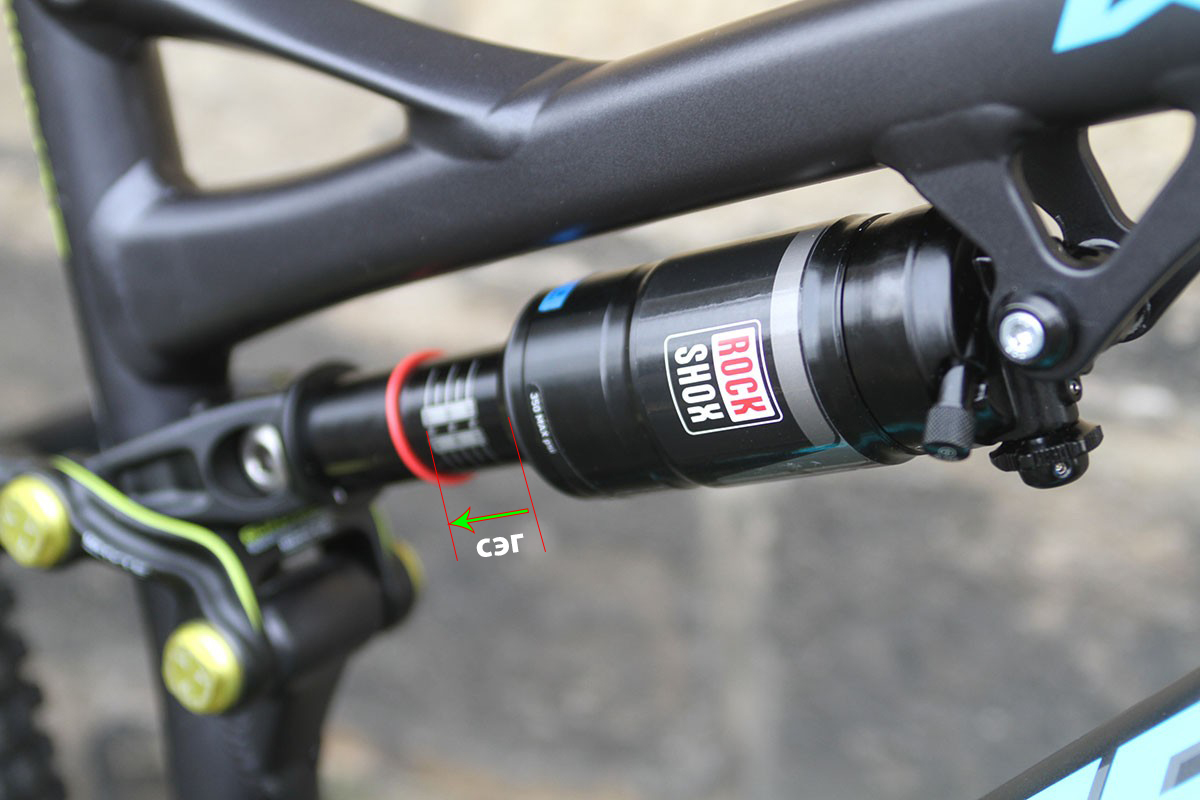

Сэг амортизатораОсновным элементом первичной настройки в заднем амортизаторе велосипеда является правильное значение сэга. Понятие сэг означает процент сжатия амортизатора под весом велорайдера относительно своего исходного состояния. При большом значении сэга амортизатор работает мягче, но выше вероятность пробития (срабатывания до упора), а при меньшем – жёстче. В основном значение сэга равняется 20-30%. Точные рекомендации обычно производители пишут в инструкциях или на своих официальных сайтах.
Для воздушных и  пружинно-, воздушно- масляных механизмов регулировка осуществляется специальным насосом высокого давления, а измерение делают при помощи манометра, установленного на данном насосе.
Для пружинного приходится пробовать крутить кольцо преднагрузки, которое по совместительству является упором пружины или ставить пружину с большим или меньшим показателем жёсткости.

Также в дальнейшем настраивается режим компрессии (то, насколько активно подвеска будет реагировать на препятствия) и скорость отскока (как быстро она будет возвращаться в исходное положение). Эти параметры также рекомендуются производителями и в конечном счете корректируются по личным предпочтениям и в зависимости от сложности трассы.

Признаки неисправности

Наиболее часто встречающимися неисправностями являются следующие:

  • Амортизатор слишком легко прожимается, а иногда даже происходят пробои при езде на велосипеде. В данном случае нужно проверить давление воздушной камеры и при необходимости подкачать её;
  • Амортизатор не держит давление в воздушной камере. Необходимо проверить герметичность воздушного клапана, через который происходит нагнетание воздуха и проверить уплотнительные кольца на штоке (требует вмешательства профессионала).
  • Сочится масло изнутри системы. Необходимо сделать технический осмотр, с возможной заменой уплотнителей (требует вмешательства профессионала).

В случае обнаружения любых неисправностей, стоит обратиться к специалисту по обслуживанию велосипедов. Амортизатор – сложное устройство, за обслуживание которого можно браться только понимая как он работает и что за собой может повлечь то или иное действие! В противном случае велосипед может превратиться к домашний экспонат до того момента, как будет готов поехать к веломастеру.

Итоги

Не стоит считать, что пружинный амортизатор велосипеда не достоин внимания и смотреть нужно исключительно на воздушные и пружинно-, воздушно- масляные вариации. Так как у каждого типа амортизаторов есть свои плюсы и минусы. И в случае экономии средств, применение пружинного велоамортизатора более уместно, чем остальных. Так как воздушные стоят значительно дороже любого пружинно-эластомерного. В то же время, когда требуется высокая эффективность работы за приемлемую цену, то стоит обратить внимание на воздушные системы. Они отлично подойдут для экстремальных катаний на велосипеде.
